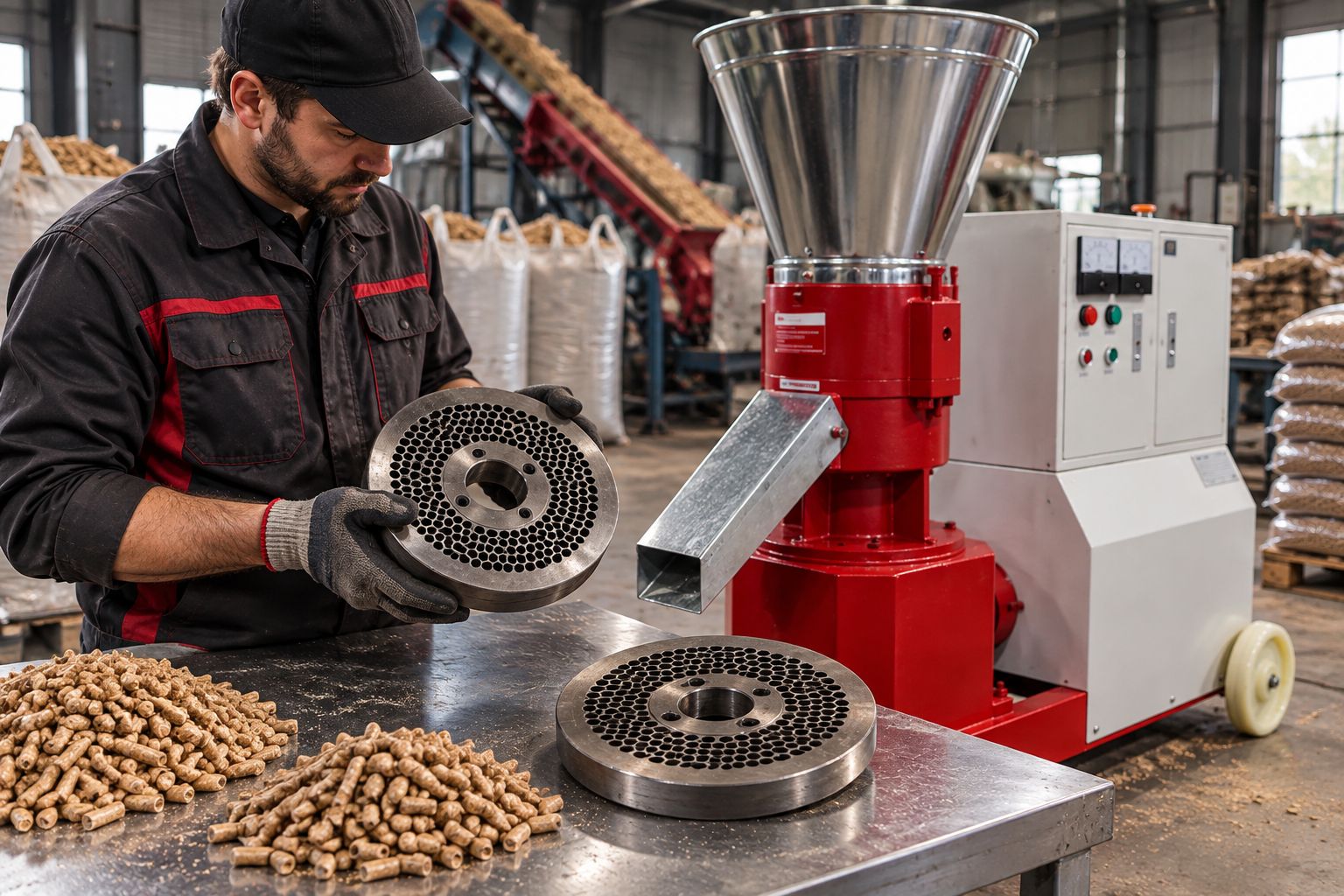

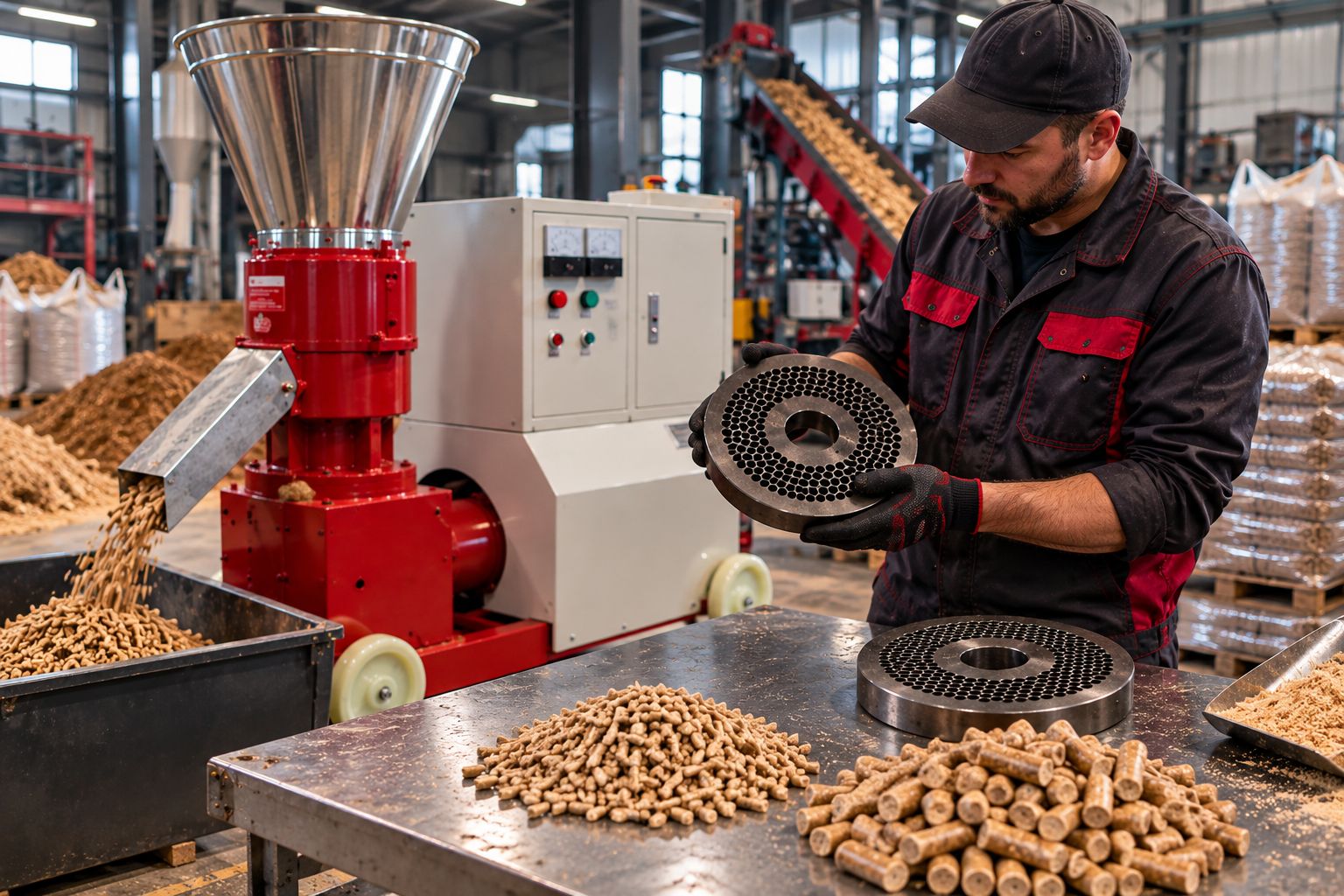

Матриця визначає діаметр сформованих гранул, тому під час її заміни важливо враховувати не тільки розмір отворів, а й сумісність із конкретною моделлю гранулятора.
У лінійці Optimat є матриці з отворами Ø6 мм та Ø8 мм для різних моделей. Для PP100 і PP100PRO доступні обидва варіанти, як і для PP260PRO PLUS та PP360PRO PLUS. Для PP300PRO і PP300WOM також є окремі матриці Ø6 та Ø8 мм.
Спочатку перевіряйте сумісність матриці з моделлю гранулятора, а вже потім обирайте діаметр гранул.
1. Від чого залежить вибір матриці
Перший критерій — сумісність із гранулятором. Матриці мають різні посадкові розміри, тому матриця для однієї моделі не є універсальною для всієї лінійки.
Другий критерій — діаметр гранул. Отвори Ø6 мм та Ø8 мм призначені для формування гранул відповідного діаметра.
Третій момент — правильний монтаж. Для наданих матриць Optimat вказаний зазор 0,1–0,3 мм між матрицею та пресувальним роликом.
Це два різні варіанти діаметра гранул. Обирати потрібно під конкретне завдання та сумісність із гранулятором.
2. Матриці Ø6 мм: доступні моделі
Матриця Optimat Ø6 мм має зовнішній діаметр 119 мм та висоту 24 мм. Посадкові параметри: d3 — 24 мм, a — 6 мм.
Матриця Optimat Ø6 мм має зовнішній діаметр 199 мм, d3 — 40 мм, ширину пазу 10 мм та висоту 27 мм.
Матриця Optimat Ø6 мм для PP260PRO PLUS має зовнішній діаметр 229 мм, d3 — 48 мм та висоту 27 мм.
Матриця Optimat Ø6 мм для PP360PRO PLUS має зовнішній діаметр 229 мм, d3 — 48 мм та висоту 27 мм.
3. Матриці Ø8 мм: доступні моделі
Матриця Optimat Ø8 мм має зовнішній діаметр 119 мм та висоту 26 мм. Посадкові параметри: d3 — 24 мм, a — 6 мм.
Матриця Optimat Ø8 мм має зовнішній діаметр 199 мм, d3 — 40 мм, ширину пазу 10 мм та висоту 30 мм.
Матриця Optimat Ø8 мм для PP260PRO PLUS має зовнішній діаметр 229 мм, d3 — 48 мм та висоту 30 мм.
Матриця Optimat Ø8 мм для PP360PRO PLUS має зовнішній діаметр 229 мм, d3 — 48 мм та висоту 30 мм.
4. Ø6 чи Ø8 мм: у чому різниця
| Модель гранулятора | Матриця Ø6 мм | Матриця Ø8 мм | Що відрізняється |
|---|---|---|---|
| PP100 / PP100PRO | Ø119 × 24 мм d3 24 мм, a 6 мм |
Ø119 × 26 мм d3 24 мм, a 6 мм |
Діаметр гранули та товщина матриці |
| PP300PRO / PP300WOM | Ø199 × 27 мм d3 40 мм, a 10 мм |
Ø199 × 30 мм d3 40 мм, a 10 мм |
Діаметр гранули та товщина матриці |
| PP260PRO PLUS | Ø229 × 27 мм d3 48 мм, a 10 мм |
Ø229 × 30 мм d3 48 мм, a 10 мм |
Діаметр гранули та товщина матриці |
| PP360PRO PLUS | Ø229 × 27 мм d3 48 мм, a 10 мм |
Ø229 × 30 мм d3 48 мм, a 10 мм |
Діаметр гранули та товщина матриці |
У межах однієї моделі зовнішній та посадкові розміри залишаються однаковими, а змінюються діаметр отворів для гранул і товщина матриці. Тому порівнювати Ø6 та Ø8 мм потрібно саме для конкретного гранулятора.
5. Чому важливі посадкові розміри
Однаковий діаметр гранул не означає однакову матрицю. Наприклад, матриці Ø6 мм для PP100/PP100PRO та PP300PRO/PP300WOM мають різні зовнішні та посадкові розміри.
Для PP100/PP100PRO використовується матриця з зовнішнім діаметром 119 мм. У варіанті для PP300PRO/PP300WOM цей параметр становить 199 мм. У PP260PRO PLUS та PP360PRO PLUS — 229 мм.
Саме сумісність за посадковими розмірами визначає, чи підходить конкретна матриця до обладнання.
6. Монтаж матриці та зазор до ролика
У описах наданих матриць Optimat зазначено монтажний зазор 0,1–0,3 мм між матрицею та пресувальним роликом. Цей параметр потрібно враховувати під час встановлення.
Вибір матриці пов'язаний і з роликами. Про їхнє призначення, сумісність та заміну читайте у матеріалі про ролики та вальці для грануляторів Optimat: призначення, сумісність і заміна.
7. Матриця повинна відповідати всьому процесу
Матриця працює не окремо від іншого обладнання. На результат впливають підготовка сировини, її вологість, розмір фракції та налаштування самого гранулятора.
Про вибір моделей грануляторів Optimat для різних видів сировини — у статті про гранулятори Optimat для різних видів сировини та можливості моделей.
А повний технологічний ланцюг — від підготовки сировини до готових гранул — розглянуто у матеріалі про організацію повного циклу виробництва пелет: від сировини до готових гранул.
8. Що врахувати перед покупкою
Звірте точну сумісність матриці з вашою моделлю Optimat.
Визначте, чи потрібні гранули Ø6 мм або Ø8 мм.
Перевірте зовнішній діаметр, посадковий отвір, паз та висоту матриці.
Під час монтажу врахуйте рекомендований зазор між матрицею та роликом.
Матрицю Optimat потрібно підбирати за двома основними параметрами: сумісністю з моделлю гранулятора та потрібним діаметром гранул. Для моделей лінійки доступні варіанти Ø6 і Ø8 мм, але посадкові розміри відрізняються залежно від обладнання.
